Diagramma di PERT: Cos'è, Come Funziona e Come Costruirlo
Contenuti dell'articolo
Cos'è il diagramma di PERT
Il diagramma di PERT (Program Evaluation and Review Technique) è una tecnica grafica di project management che serve a pianificare, organizzare e coordinare le attività di un progetto, con particolare attenzione alla stima dei tempi quando questi sono incerti. È uno strumento che ti permette di visualizzare la sequenza delle attività, le loro dipendenze e la durata complessiva del progetto.
A differenza di altri strumenti di pianificazione, il PERT è pensato per affrontare l'incertezza: invece di assegnare a ogni attività una durata fissa, lavora con tre stime di tempo (ottimistica, probabile e pessimistica) e le combina in una stima ponderata. Questo lo rende particolarmente utile nei progetti innovativi, di ricerca e sviluppo, o in tutti quei contesti dove non hai dati storici affidabili su cui basarti.
In sostanza, il diagramma di PERT risponde a tre domande fondamentali di ogni progetto: quali attività vanno svolte, in che ordine, e quanto tempo serve realisticamente per completarle. La sua forza è trasformare l'incertezza in numeri gestibili.

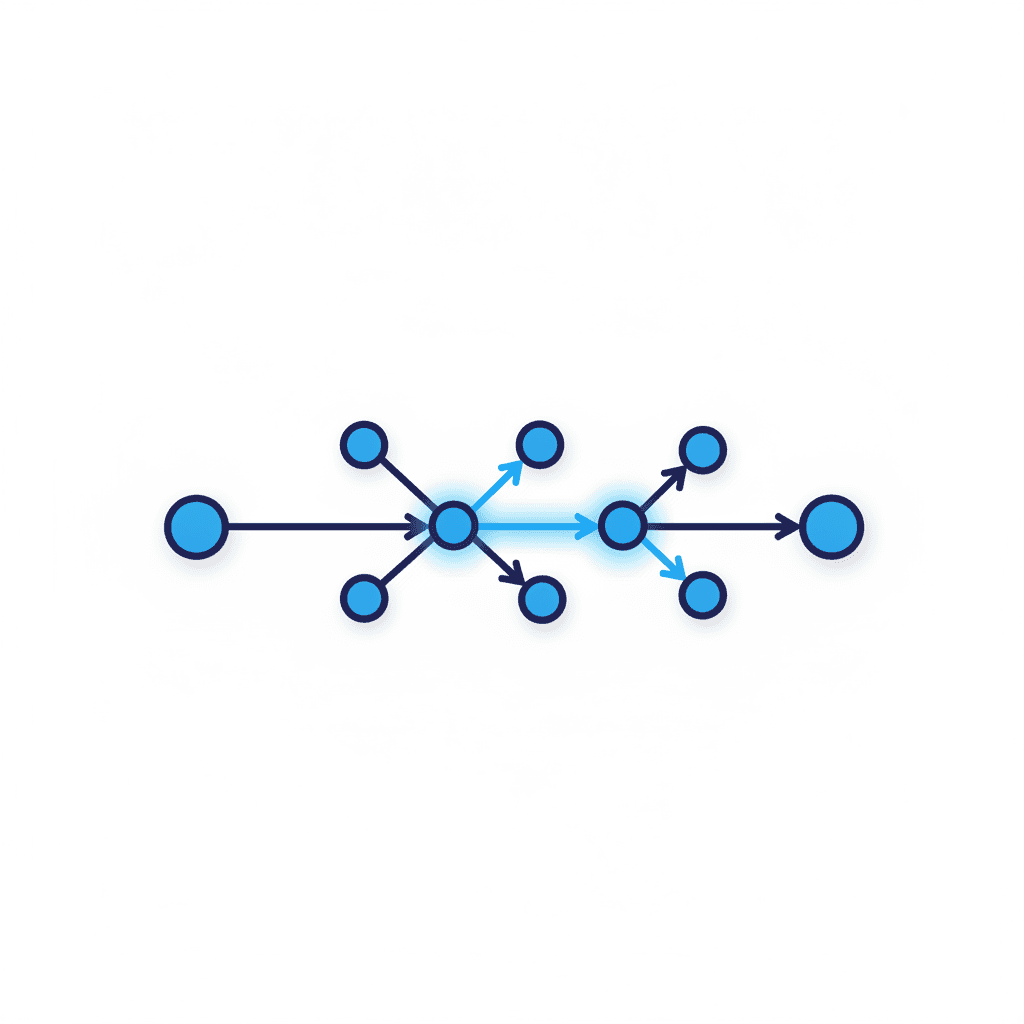

Graficamente, il PERT si presenta come una rete di nodi (che rappresentano eventi o milestone) collegati da frecce (che rappresentano le attività). Ogni percorso attraverso la rete mostra una possibile sequenza di lavoro, e il diagramma evidenzia quale di questi percorsi determina la durata minima del progetto.
La storia del PERT
Il diagramma di PERT nasce nel 1958 all'interno di un programma militare statunitense: lo sviluppo del missile balistico Polaris per i sottomarini della U.S. Navy. Il progetto coinvolgeva migliaia di fornitori e un numero enorme di attività interdipendenti, con tempi altamente incerti perché molte tecnologie dovevano ancora essere inventate.
La Marina, insieme alla società di consulenza Booz Allen Hamilton e alla Lockheed, sviluppò il PERT proprio per gestire questa complessità. Il risultato fu straordinario: secondo le stime ufficiali dell'epoca, il programma Polaris venne completato con circa due anni di anticipo rispetto alla pianificazione iniziale, e gran parte del merito fu attribuito alla nuova tecnica di pianificazione reticolare.
Negli stessi anni, in ambito industriale, la DuPont sviluppava in modo indipendente una tecnica simile chiamata CPM (Critical Path Method). Le due metodologie si sono poi influenzate a vicenda e oggi sono spesso usate insieme: il PERT per la gestione dell'incertezza temporale, il CPM per l'ottimizzazione di tempi e costi quando le durate sono note. Da allora, il diagramma di PERT è diventato uno strumento standard insegnato in ogni guida al project management.
Da ricordare: il PERT è stato progettato per progetti dove i tempi sono incerti (ricerca, innovazione, sviluppo), mentre il CPM nasce per progetti dove le durate sono note e l'obiettivo è ottimizzare il rapporto tempo-costo. Capire questa differenza ti aiuta a scegliere lo strumento giusto.
PERT vs Gantt vs CPM: le differenze
PERT, Gantt e CPM sono tre strumenti di pianificazione spesso confusi tra loro, ma con scopi e logiche diverse. Vediamoli a confronto per capire quando usare l'uno o l'altro.
Il diagramma di Gantt è un grafico a barre orizzontali che mostra le attività lungo una linea temporale: è perfetto per visualizzare quando ogni attività inizia e finisce. Il PERT, invece, è un diagramma di rete che enfatizza le dipendenze logiche tra le attività e gestisce l'incertezza sui tempi. Il CPM è metodologicamente molto vicino al PERT, ma usa durate singole (deterministiche) e si concentra sull'ottimizzazione di tempi e costi.
| Caratteristica | PERT | Gantt | CPM |
|---|---|---|---|
| Tipo di grafico | Rete di nodi e frecce | Barre orizzontali | Rete di nodi e frecce |
| Stima dei tempi | Probabilistica (3 stime) | Singola | Deterministica (1 stima) |
| Focus principale | Eventi e incertezza | Tempistiche e durate | Tempi e costi |
| Ideale per | Progetti innovativi/R&S | Progetti con tempi noti | Progetti edilizi/produzione |
| Mostra dipendenze | Sì, in modo evidente | In parte | Sì, in modo evidente |
| Leggibilità | Media (rete complessa) | Alta (intuitivo) | Media |
Nella pratica, questi strumenti non si escludono a vicenda. Molti project manager usano il PERT in fase di pianificazione iniziale, per analizzare dipendenze e percorso critico, e poi traducono il piano in un diagramma di Gantt per la comunicazione e il monitoraggio quotidiano. È un approccio combinato che sfrutta i punti di forza di entrambi.
No, ma sono molto simili e oggi vengono spesso integrati. La differenza chiave sta nelle stime dei tempi: il PERT usa tre stime (ottimistica, probabile, pessimistica) per gestire l'incertezza, mentre il CPM usa una singola durata deterministica. Entrambi usano i diagrammi di rete e calcolano il percorso critico. Quando i tempi sono noti, si usa il CPM; quando sono incerti, il PERT.
Come costruire un diagramma di PERT
Costruire un diagramma di PERT richiede un approccio metodico. Vediamo i passaggi fondamentali, dai componenti di base alla costruzione della rete completa.
I componenti del diagramma
Prima di disegnare, devi conoscere i tre elementi base del PERT:
- Nodi (eventi): rappresentati da cerchi o rettangoli, indicano un momento preciso nel tempo, tipicamente l'inizio o la fine di una o più attività. I nodi non consumano tempo né risorse: sono milestone.
- Frecce (attività): collegano i nodi e rappresentano il lavoro da svolgere, che consuma tempo e risorse. Su ogni freccia si indica la durata stimata dell'attività.
- Dipendenze: la direzione delle frecce stabilisce l'ordine logico, cioè quali attività devono essere completate prima che altre possano iniziare.
Passo 1: Elenca tutte le attività
Parti da una scomposizione del progetto. Se hai già creato una WBS (Work Breakdown Structure), usa i suoi pacchetti di lavoro come punto di partenza. Ogni attività deve essere chiara, misurabile e avere un inizio e una fine definiti.
Passo 2: Definisci le dipendenze
Per ogni attività, stabilisci quali attività devono precederla (predecessori). Chiediti: "Cosa deve essere finito prima che io possa iniziare questa?" Questo passaggio è il cuore del PERT, perché determina la struttura della rete.
Passo 3: Stima i tempi
Per ogni attività, raccogli le tre stime (ottimistica, probabile, pessimistica) e calcola il tempo atteso con la formula PERT che vedremo tra poco. Coinvolgi le persone che svolgeranno effettivamente il lavoro: sono loro a conoscere meglio le tempistiche reali.
Passo 4: Disegna la rete
Colloca i nodi e collegali con le frecce secondo le dipendenze definite. Procedi da sinistra (inizio del progetto) a destra (fine del progetto). Assicurati che non ci siano cicli: il PERT è un grafo aciclico orientato, il tempo scorre in una sola direzione.
Passo 5: Calcola il percorso critico
Una volta completata la rete, identifica il percorso più lungo dall'inizio alla fine: è il percorso critico, che determina la durata minima del progetto. Lo approfondiamo più avanti.
Impara a pianificare progetti come un professionista
Il Corso di Project Management di EULE Institute ti insegna a usare PERT, Gantt, WBS e tutti gli strumenti del PM con esercitazioni pratiche. Inizia ora con 9 lezioni gratuite.
Inizia la Prova Gratuita →La formula del tempo atteso PERT
Il vero punto di forza del PERT è la sua capacità di trasformare l'incertezza in una stima affidabile. Per farlo, usa tre stime di tempo per ogni attività:
- O - Tempo ottimistico: la durata minima se tutto va per il verso giusto, senza intoppi.
- M - Tempo più probabile: la durata più realistica in condizioni normali (è la stima a cui si dà più peso).
- P - Tempo pessimistico: la durata massima se le cose vanno male, con ritardi e imprevisti.
La formula del tempo atteso (in inglese Expected Time, abbreviato TE o te) è una media ponderata che dà quattro volte più peso alla stima probabile:
Te = (O + 4M + P) / 6
Dove O è il tempo ottimistico, M il tempo più probabile e P il tempo pessimistico.
Vediamo la formula applicata ad alcune attività di esempio. Supponiamo di stimare i tempi in giorni:
| Attività | Ottimistico (O) | Probabile (M) | Pessimistico (P) | Tempo atteso (Te) |
|---|---|---|---|---|
| Analisi requisiti | 3 | 5 | 13 | 6,0 |
| Progettazione | 4 | 6 | 8 | 6,0 |
| Sviluppo | 8 | 12 | 22 | 13,0 |
| Test | 2 | 4 | 12 | 5,0 |
| Rilascio | 1 | 2 | 3 | 2,0 |
Prendiamo l'attività "Analisi requisiti": Te = (3 + 4×5 + 13) / 6 = (3 + 20 + 13) / 6 = 36 / 6 = 6 giorni. Nota come la stima pessimistica più alta (13 giorni rispetto ai 5 probabili) abbia un impatto reale ma controllato sul risultato finale, proprio grazie al peso maggiore dato a M.
Perché 4M? Il moltiplicatore 4 sulla stima probabile fa sì che la formula segua una distribuzione statistica (la distribuzione Beta) che riflette bene la realtà dei progetti: la maggior parte delle attività si concentra attorno al valore più probabile, con code verso l'ottimistico e il pessimistico. È questo che rende il tempo atteso PERT più affidabile di una semplice media aritmetica.
Il percorso critico nel PERT
Il percorso critico è la sequenza di attività dipendenti che, sommate, danno la durata più lunga dall'inizio alla fine del progetto. È "critico" perché un ritardo su una qualsiasi di queste attività ritarda l'intero progetto. Tutte le attività sul percorso critico hanno scorrimento (slack) pari a zero: non c'è margine di flessibilità.
Le attività che non stanno sul percorso critico, invece, hanno un certo scorrimento: possono ritardare un po' senza compromettere la data finale. Conoscere il percorso critico ti dice esattamente dove concentrare l'attenzione, le risorse e il controllo.
Per calcolare il percorso critico nel PERT si usano due passaggi:
- Forward pass (calcolo in avanti): parti dall'inizio e calcola per ogni nodo il tempo più presto in cui può iniziare ogni attività (Earliest Start) e finire (Earliest Finish).
- Backward pass (calcolo all'indietro): parti dalla fine e calcola il tempo più tardi in cui ogni attività può iniziare (Latest Start) e finire (Latest Finish) senza ritardare il progetto.
La differenza tra i tempi più tardi e quelli più presti dà lo scorrimento di ogni attività. Le attività con scorrimento zero formano il percorso critico. Per progetti articolati, questo calcolo è uno dei pilastri di una corretta gestione, da affiancare a una buona strategia di gestione dei rischi.
Se un'attività sul percorso critico subisce un ritardo, l'intera data di fine progetto slitta della stessa quantità, a meno che tu non intervenga. Le contromisure tipiche sono il crashing (aggiungere risorse per accorciare la durata) o il fast tracking (svolgere in parallelo attività che erano previste in sequenza). Per questo monitorare il percorso critico è essenziale.
Esempio pratico di diagramma di PERT
Mettiamo insieme tutto con un esempio concreto: la realizzazione del sito web di un evento aziendale. Ipotizziamo sei attività principali, con le rispettive dipendenze e stime di tempo.
Passo 1: Le attività e le dipendenze
| ID | Attività | Predecessori | Te (giorni) |
|---|---|---|---|
| A | Raccolta contenuti | — | 4 |
| B | Design grafico | A | 6 |
| C | Sviluppo struttura sito | A | 5 |
| D | Integrazione contenuti | B, C | 4 |
| E | Test e collaudo | D | 3 |
| F | Pubblicazione | E | 1 |
Passo 2: Individuiamo i percorsi possibili
Dalla rete emergono due percorsi principali dall'inizio alla fine:
- Percorso 1: A → B → D → E → F = 4 + 6 + 4 + 3 + 1 = 18 giorni
- Percorso 2: A → C → D → E → F = 4 + 5 + 4 + 3 + 1 = 17 giorni
Passo 3: Identifichiamo il percorso critico
Il percorso più lungo è il Percorso 1 (A → B → D → E → F), con 18 giorni. Questo è il percorso critico: la durata minima del progetto è quindi di 18 giorni lavorativi.
Passo 4: Calcoliamo lo scorrimento
L'attività C (Sviluppo struttura sito) impiega 5 giorni, mentre l'attività parallela B ne impiega 6. Questo significa che C ha uno scorrimento di 1 giorno: potrebbe ritardare di un giorno senza spostare la data finale. Tutte le altre attività (A, B, D, E, F) sono sul percorso critico e hanno scorrimento zero.
Conclusione operativa: il project manager sa che deve sorvegliare con la massima attenzione le attività A, B, D, E ed F. L'attività C, pur importante, ha un piccolo margine. Se le risorse scarseggiano, è meglio spostarle dal percorso non critico a quello critico.
Vantaggi, limiti e software per il PERT
I vantaggi del diagramma di PERT
- Gestisce l'incertezza: le tre stime di tempo rendono le previsioni più realistiche dei metodi a durata fissa.
- Evidenzia le dipendenze: la struttura a rete mostra chiaramente quali attività dipendono da quali.
- Identifica il percorso critico: sai esattamente dove concentrare attenzione e risorse.
- Migliora la comunicazione: il diagramma è un linguaggio comune per il team e gli stakeholder.
- Supporta l'analisi what-if: puoi simulare scenari modificando le stime e vedere l'impatto sul progetto.
I limiti del PERT
- Complessità visiva: con molte attività, la rete diventa difficile da leggere e gestire.
- Stime soggettive: la qualità del risultato dipende dall'accuratezza delle tre stime, che restano comunque previsioni.
- Focus sui tempi, non sui costi: il PERT classico non integra direttamente la dimensione economica (a differenza del CPM).
- Manutenzione onerosa: aggiornare il diagramma a ogni cambiamento richiede tempo, soprattutto senza software dedicato.
Software per creare diagrammi di PERT
Disegnare un PERT a mano è utile per imparare, ma nei progetti reali conviene usare strumenti digitali. Tra i più diffusi: Microsoft Project (il più completo per la pianificazione reticolare), Lucidchart e SmartDraw (ottimi per diagrammi visivi rapidi), GanttProject (gratuito e open source), oltre a strumenti generici come Miro o draw.io per la costruzione manuale della rete. Molti software di project management calcolano automaticamente il tempo atteso e il percorso critico, riducendo drasticamente gli errori di calcolo.
Consiglio pratico: usa il PERT nella fase di analisi e pianificazione iniziale per ragionare su dipendenze e percorso critico, poi traduci il piano in un diagramma di Gantt per la gestione operativa e il monitoraggio. Imparare quando usare ciascuno strumento è una competenza chiave che si acquisisce con la pratica e con una buona formazione in project management.
Domande frequenti sul diagramma di PERT
PERT sta per Program Evaluation and Review Technique (Tecnica di Valutazione e Revisione dei Programmi). È una tecnica di pianificazione reticolare sviluppata nel 1958 dalla U.S. Navy per gestire progetti complessi con tempi incerti, in particolare il programma del missile Polaris.
Si usa la formula Te = (O + 4M + P) / 6, dove O è il tempo ottimistico, M il tempo più probabile e P il tempo pessimistico. La stima probabile (M) ha peso quadruplo perché rappresenta lo scenario più realistico. Il risultato è una media ponderata che bilancia ottimismo e pessimismo.
Il PERT è un diagramma di rete che enfatizza le dipendenze logiche tra attività e gestisce l'incertezza con tre stime di tempo. Il diagramma di Gantt è un grafico a barre che mostra le attività su una linea temporale ed è più intuitivo per visualizzare quando ogni attività inizia e finisce. Spesso si usano insieme: PERT per pianificare, Gantt per monitorare.
Il PERT è ideale per progetti innovativi, di ricerca e sviluppo o con tempi incerti, dove non hai dati storici affidabili. È meno adatto per progetti molto piccoli o con durate ben note, dove un semplice Gantt o una task list sono sufficienti. Funziona bene anche per analizzare dipendenze complesse e individuare il percorso critico.
Il diagramma di PERT è uno degli strumenti fondamentali insegnati in ogni corso di project management serio. Il Master di EULE Institute dedica moduli specifici alla pianificazione dei tempi, alla WBS e alla gestione dei rischi, con esercitazioni pratiche su progetti reali e feedback personalizzato dai mentor.
